В области электромагнитных применений резонансная катушка является важнейшим компонентом, играющим фундаментальную роль в различных устройствах, таких как системы беспроводной зарядки, устройства радиочастотной идентификации (RFID) и даже в некотором высокотехнологичном медицинском оборудовании. Как специализированный поставщик резонансных катушек, я потратил бесчисленное количество часов на исследования и эксперименты, чтобы понять, как различные факторы влияют на производительность этих катушек. Одним из наиболее важных факторов, который привлек мое внимание, является форма резонансной катушки. В этом блоге я подробно расскажу о том, как форма резонансной катушки влияет на ее характеристики.
Основы резонансных катушек
Прежде чем мы рассмотрим влияние формы, давайте кратко рассмотрим основы резонансных катушек. Резонансная катушка, как следует из названия, работает на определенной резонансной частоте. Когда переменный ток проходит через катушку, он создает магнитное поле. Взаимодействие этого магнитного поля с электрическими свойствами катушки, такими как индуктивность (L) и емкость (C), определяет резонансную частоту по формуле (f = \frac{1}{2\pi\sqrt{LC}}).
Производительность резонансной катушки обычно оценивается на основе нескольких параметров. К ним относятся добротность (Q), которая представляет собой отношение энергии, запасенной в катушке, к энергии, рассеиваемой за цикл; резонансная частота, которую во многих приложениях необходимо точно настраивать; и коэффициент связи, который важен в сценариях беспроводной передачи энергии и указывает, насколько эффективно магнитное поле может передавать энергию между катушками.
Эффект круглых катушек
Круглые катушки, пожалуй, наиболее распространенная форма, используемая в резонансных катушках. Одним из основных преимуществ круглых катушек является их симметрия. Магнитное поле, создаваемое круглой катушкой, относительно однородно в центральной области. Эта однородность полезна в приложениях, где требуется стабильное магнитное поле. Например, в некоторых беспроводных зарядных устройствах для смартфонов используются круговые резонансные катушки, обеспечивающие постоянный процесс зарядки независимо от точного положения телефона на планшете.
Круглая форма также имеет относительно высокую самоиндукцию по сравнению с некоторыми другими формами для данного количества витков и длины провода. Более высокая индуктивность может увеличить диапазон резонансных частот, который может охватывать катушка в сочетании с соответствующим конденсатором. Однако круглые катушки имеют и некоторые недостатки. По мере увеличения радиуса круговой катушки напряженность магнитного поля на внешних краях уменьшается быстрее по сравнению с центральной областью. Такое нелинейное распределение магнитного поля может привести к неоптимальной производительности в приложениях, где требуется более равномерное распределение магнитного поля на большей площади.

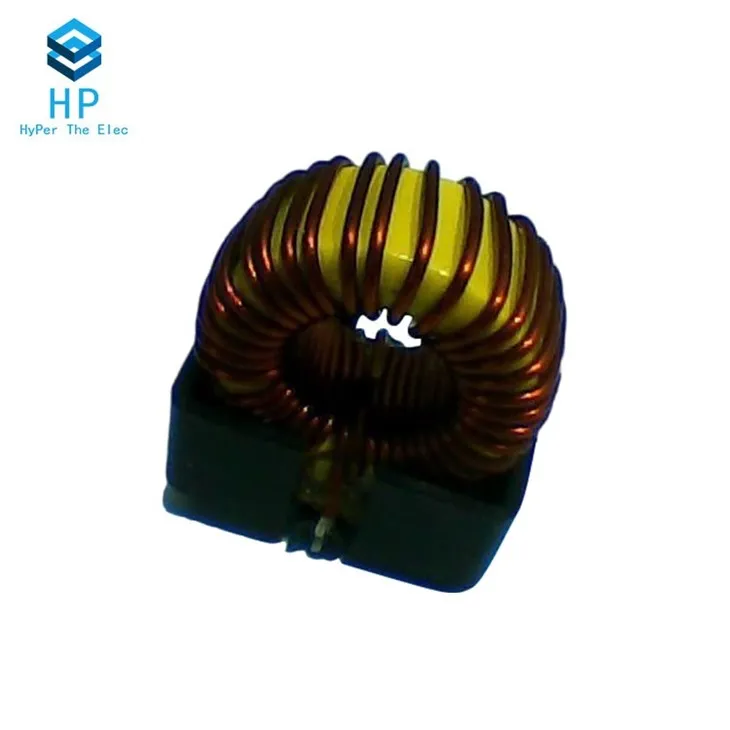

Вы можете найти высококачественные круговые резонансные катушки в нашем магазине.Резонансная катушкалинейка продуктов. Наши круглые катушки тщательно разработаны, чтобы максимизировать однородность магнитного поля и добротность в пределах определенного размера и диапазона стоимости.
Влияние квадратных катушек
Квадратные катушки имеют другой набор характеристик по сравнению с круглыми. Форма квадратной катушки облегчает установку в устройства прямоугольной или квадратной формы, что является практическим преимуществом во многих современных электронных продуктах, где использование пространства имеет решающее значение. Например, в некоторых RFID-метках, предназначенных для установки в небольшие корпуса квадратной формы, часто используются квадратные резонансные катушки.
Что касается распределения магнитного поля, квадратные катушки имеют более концентрированное магнитное поле по углам. Это может быть как преимуществом, так и недостатком. В некоторых приложениях связи концентрированное магнитное поле в углах может повысить коэффициент связи с другой катушкой, расположенной в определенной ориентации. Однако неравномерное распределение магнитного поля по всей площади катушки может привести к нестабильной работе, если относительное положение катушки и других компонентов изменится.
Другим аспектом является самоиндукция квадратных катушек. Как правило, при том же периметре или количестве витков, что и круглая катушка, квадратная катушка имеет немного меньшую собственную индуктивность. Это более низкое значение индуктивности необходимо учитывать при проектировании резонансного контура, особенно при стремлении к определенной резонансной частоте.
Прямоугольные катушки и их свойства.
Прямоугольные катушки представляют собой разновидность квадратных катушек, но с разной длиной сторон. Их часто используют в тех случаях, когда доступное пространство имеет вытянутую или неправильную прямоугольную форму. Например, в некоторых портативных электронных устройствах, внутренняя компоновка которых требует длинной и узкой катушки, подходящим выбором являются прямоугольные резонансные катушки.
Распределение магнитного поля прямоугольных катушек аналогично распределению квадратных катушек, с более концентрированным полем в углах. Однако соотношение сторон прямоугольника (отношение длинной стороны к короткой) может существенно повлиять на картину магнитного поля. Большее соотношение сторон может привести к более выраженной разнице в напряженности магнитного поля между длинной и короткой сторонами катушки.
С точки зрения электрических характеристик, на самоиндукцию прямоугольной катушки также влияет ее соотношение сторон. Более высокое соотношение сторон обычно приводит к более низкому значению самоиндукции по сравнению с квадратной катушкой с тем же периметром. Эту характеристику можно использовать при проектировании схем для точной настройки резонансной частоты и других электрических параметров.
Сложные формы и их уникальные эффекты
Помимо основных форм (круглых, квадратных и прямоугольных), существуют также более сложные или специально разработанные формы резонансных катушек. Эти формы часто разрабатываются для удовлетворения конкретных требований применения. Например, в некоторых системах беспроводной передачи энергии, которым необходимо передавать мощность вокруг препятствий или по нелинейному пути, могут быть разработаны катушки неправильной или изогнутой формы.
Одним из таких примеров является спиральная катушка. Спиральные катушки могут иметь плоскую или трехмерную структуру. Плоские спиральные катушки обычно используются в печатных платах (PCB) из-за простоты их изготовления. Они могут обеспечить относительно высокое значение индуктивности на небольшой площади. Магнитное поле спиральной катушки сосредоточено в центре спирали, а увеличению индуктивности в основном способствуют внешние витки.
С другой стороны, трехмерные спиральные катушки могут генерировать более сложное распределение магнитного поля. Они часто используются в приложениях, требующих более сильного магнитного поля в определенном объеме, например, в некоторых мощных системах беспроводной зарядки или устройствах магнитно-резонансной томографии (МРТ).
Влияние на параметры производительности
Форма резонансной катушки оказывает глубокое влияние на различные параметры производительности.
Фактор качества (Q)
На добротность большое влияние оказывает форма катушки. Катушки с более равномерным распределением тока имеют тенденцию иметь более высокое значение Q. Круглые катушки обычно имеют относительно высокую добротность, поскольку ток течет равномерно по окружности. Напротив, квадратные и прямоугольные катушки могут иметь более низкую добротность из-за неравномерного распределения тока, особенно в углах, где ток может быть более концентрированным. Сложные формы, такие как спиральные катушки, также могут иметь высокую добротность, если они спроектированы так, чтобы минимизировать резистивные потери и максимизировать накопление энергии.
Резонансная частота
Как упоминалось ранее, самоиндукция катушки является ключевым фактором в определении резонансной частоты. Различные формы имеют разные значения самоиндукции для одинаковой длины провода и количества витков. Следовательно, форма напрямую влияет на резонансную частоту катушки. Проектировщикам необходимо тщательно учитывать форму, стремясь к определенной резонансной частоте в цепи.
Коэффициент связи
В приложениях беспроводной передачи энергии коэффициент связи между передающей и приемной катушками имеет первостепенное значение. Форма катушек может существенно влиять на этот коэффициент. Например, если формы передающей и приемной катушек хорошо согласованы, например две круглые катушки, обращенные друг к другу, коэффициент связи может быть относительно высоким. Однако если формы не совпадают, эффективность связи может снизиться.
Заключение
Как поставщик резонансных катушек, я понимаю решающую роль, которую форма резонансной катушки играет в ее работе. Различные формы имеют уникальные преимущества и недостатки с точки зрения распределения магнитного поля, самоиндукции, добротности, резонансной частоты и коэффициента связи. Тщательно выбирая подходящую форму катушки в соответствии с конкретными требованиями применения, разработчики могут оптимизировать работу своих электромагнитных устройств.
Независимо от того, работаете ли вы над проектом беспроводной зарядки, системой RFID или любым другим приложением, требующим резонансную катушку, наша компания может предоставить вам широкий выбор форм катушек, отвечающих вашим потребностям. У нас есть команда опытных инженеров, которые помогут вам выбрать наиболее подходящую форму катушки и при необходимости настроить ее. Если вы заинтересованы в покупке резонансных катушек или у вас есть какие-либо вопросы о конструкции и характеристиках катушек, пожалуйста, свяжитесь с нами для дальнейшего обсуждения и переговоров. Мы надеемся на сотрудничество с вами для создания высокопроизводительных электромагнитных решений.
