Каков температурный коэффициент герметизированной катушки?
Как поставщик инкапсулированных катушек, я неоднократно обсуждал с клиентами, инженерами и энтузиастами различные характеристики этих важных компонентов. Часто возникает вопрос о температурном коэффициенте инкапсулированной катушки. В этом блоге я расскажу, что такое температурный коэффициент, почему он важен и как он связан с инкапсулированными катушками.
Понимание температурного коэффициента
Температурный коэффициент — это мера того, как физические свойства материала изменяются с температурой. В контексте катушек нас в первую очередь интересует изменение электрического сопротивления с температурой. Обычно оно выражается в частях на миллион на градус Цельсия (ppm/°C). Положительный температурный коэффициент означает, что сопротивление катушки увеличивается с повышением температуры, а отрицательный коэффициент указывает на уменьшение сопротивления с повышением температуры.
Давайте возьмем простой пример, чтобы проиллюстрировать эту концепцию. Предположим, у нас есть инкапсулированная катушка с сопротивлением 100 Ом при температуре 20°C. Если катушка имеет положительный температурный коэффициент 200 ppm/°C и температура увеличивается до 30°C (изменение на 10°C), изменение сопротивления можно рассчитать следующим образом:
Изменение сопротивления (ΔR) определяется формулой:
[ \Delta R = R_0\times\alpha\times\Delta T ]
где ( R_0 ) — начальное сопротивление, ( \alpha ) — температурный коэффициент, а (\Delta T) — изменение температуры.
Подставляя значения: ( R_0 = 100\Omega), (\alpha=200\times10^{- 6}/°C) и (\Delta T = 10°C)
[ \Delta R=100\times200\times10^{-6}\times10 = 0,2\Omega ]
Таким образом, новое сопротивление при 30°C будет ( R = R_0+\Delta R=100 + 0,2=100,2\Omega)
Почему температурный коэффициент важен для инкапсулированных катушек
Температурный коэффициент является важнейшим параметром для инкапсулированных катушек по нескольким причинам.

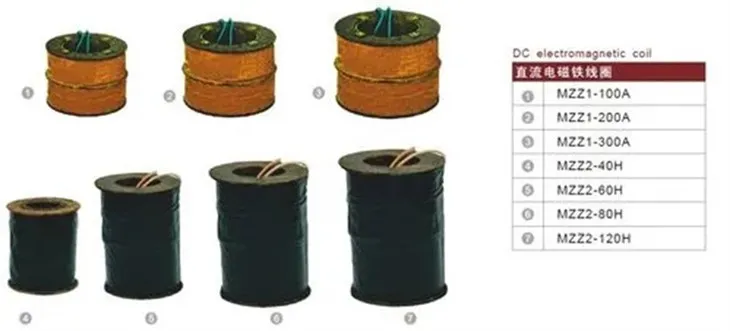

Стабильность производительности: Во многих приложениях, например вЭлектромагнитные катушки постоянного токаиКатушки электромагнитного клапана, работоспособность катушки зависит от стабильного сопротивления. Значительное изменение сопротивления из-за изменений температуры может повлиять на магнитное поле, создаваемое катушкой, что, в свою очередь, может повлиять на работу соленоида или клапана. Например, в электромагнитном клапане, используемом в системе отопления, если сопротивление катушки слишком сильно увеличивается из-за высокой температуры окружающей среды, ток, протекающий через катушку, может уменьшиться, что приведет к ослаблению магнитного поля и потенциально может привести к неисправности клапана.
Эффективность: Мощность, рассеиваемая в катушке, определяется выражением (P = I^{2}R), где (I) — ток, а (R) — сопротивление. Если сопротивление изменяется с температурой, рассеиваемая мощность также изменится. Большое увеличение сопротивления может привести к увеличению энергопотребления, снижая общую эффективность системы. Это особенно важно в приложениях, где энергоэффективность является приоритетом, например, в устройствах с батарейным питанием.
Надежность: Со временем повторяющиеся изменения сопротивления, вызванные температурой, могут вызвать нагрузку на компоненты катушки. Это напряжение может привести к механической усталости, обрыву провода или другим формам повреждения, сокращая срок службы и надежность катушки. Выбрав катушку с соответствующим температурным коэффициентом, мы можем минимизировать эти риски и обеспечить длительную надежную работу.
Факторы, влияющие на температурный коэффициент инкапсулированных катушек
Несколько факторов могут влиять на температурный коэффициент герметизированной катушки.
Материал проводника: Тип проводника, используемого в катушке, оказывает существенное влияние на температурный коэффициент. Например, медь имеет относительно высокий положительный температурный коэффициент (около 3930 ppm/°C), тогда как некоторые сплавы, например константан, имеют очень низкий температурный коэффициент (близкий к нулю). При проектировании инкапсулированной катушки выбор материала проводника часто является компромиссом между стоимостью, проводимостью и температурной стабильностью.
Инкапсуляционный материал: Материал герметика, используемый для защиты катушки, также может влиять на температурный коэффициент. Некоторые герметизирующие материалы обладают хорошей теплопроводностью, что помогает более эффективно рассеивать тепло от змеевика, уменьшая колебания температуры. С другой стороны, материалы с плохой теплопроводностью могут удерживать тепло, что приводит к повышению температуры и потенциально большим изменениям сопротивления.
Дизайн катушки: Физическая конструкция катушки, такая как количество витков, калибр проводов и схема намотки, может влиять на то, как генерируется и рассеивается тепло. Катушка с большим количеством витков может выделять больше тепла, тогда как катушка с проводом большего сечения может иметь меньшее сопротивление и выделять меньше тепла. Кроме того, способ намотки катушки может повлиять на ее тепловые свойства, например, на способность передавать тепло герметизирующему материалу.
Измерение температурного коэффициента инкапсулированных катушек
Измерение температурного коэффициента инкапсулированной катушки обычно включает измерение сопротивления при различных температурах. Распространенный метод заключается в использовании камеры с контролируемой температурой для изменения температуры катушки и прецизионного мультиметра для измерения сопротивления.
Катушку сначала помещают в камеру с известной эталонной температурой (обычно 20°C или 25°C) и измеряют сопротивление. Затем температуру камеры контролируемым образом повышают или понижают и в каждой температурной точке измеряют сопротивление. Затем температурный коэффициент можно рассчитать по формуле, упомянутой ранее.
Важно отметить, что измерения следует проводить в стабильных условиях, позволяющих катушке достичь теплового равновесия в каждой температурной точке перед измерением сопротивления. Это гарантирует точные и надежные результаты.
Выбор подходящей герметизированной катушки на основе температурного коэффициента
При выборе инкапсулированной катушки для конкретного применения важно учитывать температурный коэффициент.
Требования к низкотемпературному коэффициенту: В приложениях, где требуется высокая точность и стабильность, например, в медицинских приборах или измерительном оборудовании, предпочтительна катушка с низким температурным коэффициентом. Это помогает минимизировать влияние изменений температуры на производительность катушки.
Высокотемпературная среда: В устройствах, работающих в условиях высоких температур, таких как автомобильные двигатели или промышленные печи, необходима катушка с термостойким герметизирующим материалом и подходящим температурным коэффициентом. Это гарантирует, что катушка выдержит повышенные температуры без значительного ухудшения производительности.
Стоимость – баланс производительности: В некоторых случаях стоимость может быть существенным фактором. Хотя катушки с низкими температурными коэффициентами могут обеспечить лучшую производительность, они также могут быть более дорогими. В таких ситуациях необходимо найти тщательный баланс между требуемой производительностью и имеющимся бюджетом.
Заключение
Температурный коэффициент инкапсулированной катушки является критическим параметром, который влияет на ее производительность, эффективность и надежность. В качестве поставщикаИнкапсулированные катушки, мы понимаем важность обеспечения катушек с правильным температурным коэффициентом для различных применений. Независимо от того, работаете ли вы над проектом соленоидной катушки постоянного тока или над катушкой электромагнитного клапана, мы можем помочь вам выбрать наиболее подходящую катушку в соответствии с вашими конкретными требованиями.
Если вы хотите узнать больше о наших инкапсулированных катушках или обсудить потенциальную покупку, свяжитесь с нами. Наша команда экспертов готова помочь вам найти идеальное решение для ваших нужд.
Ссылки
- «Справочник по электротехнике», CRC Press
- «Основы электрических цепей», Чарльз К. Александер, Мэтью Н.О. Садику
